Standart Flanşlar / Flanges

Ürün:
Standart Flanşlar / Flanges
Standart Flanşlar: Düz Flanş, Kör Flanş, Dişli Flanş, Destekli Flanşlar
Kaynak Boyunlu Flanş (WN), Uzun Kaynak Boyunlu Flanş (LWN)
Soket Flanşlar, Lap Ortak Flanşlar, Buhar Flanşı
Üretim Ölçüleri: Dış Çap/OD: DN 15- DN 2000 (1/2''- 80'')
Basınç Sınıfları: 150LB, 300LB, 600LB, 900LB, 1500LB, 2500LB / PN6 - PN400
Üretim Standartları: ANSI/ASME, AWWA, PN, DIN, BS10, JIS, KS, EN, GOST, TSE, ISO
Malzeme Sınıfı: Karbon Çelik: ASTM A105, C22.8, S235, S235JR, P235GH, SS400, 37.2
Paslanmaz Çelik: ASTM A304/L, 316/L, 321, 310S, 347H, 1.4301, 1.4404
ASTM A234 WP1/5/9/11/12/22/91
Dubleks Paslanmaz: UNS31803, SAF2205, UNS32205, UNS31500
Kaplama Paslanmaya dayanıklı yağ, Soğuk ve sıcak galvaniz

Standart Flanşlar:
United Steel Co. olarak, yüksek kalitede ve rekabetçi fiyatlarla Flanş ve Bağlantı parçaları üretiyor ve tüm dünyaya başarı ile ihraç ediyoruz.
Türkiye’de kullanılan flanşlar, AB ülkelerindeki gibi TS/EN 1092-1 standartlarında kullanır.

Standart Flanş Çeşitleri:
Düz Flanş(EN1092-1,Type01): Hatta borularına, ön ve arkadan kaynak yapılmak suretiyle hatta bağlanmaktadır. İki flanş arasında konulan conta sayesinde sızdırmazlık sağlanmaktadır

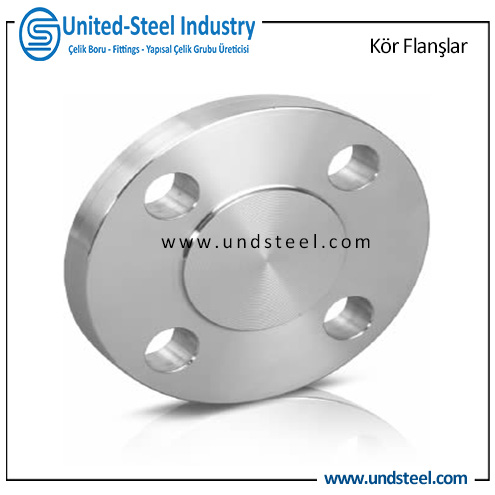

Kör Flanş(EN1092-1,Type05): Hatların sonlandırılmasında kullanılan kör flanşlar, hatların daha sonra uzatılarak devam etme ihtimaline karşıda kullanılır. Diğer flanşlar gibi bir conta yardımıyla diğer flanşlara bağlanarak hattın sonlandırılmasını sağlarlar

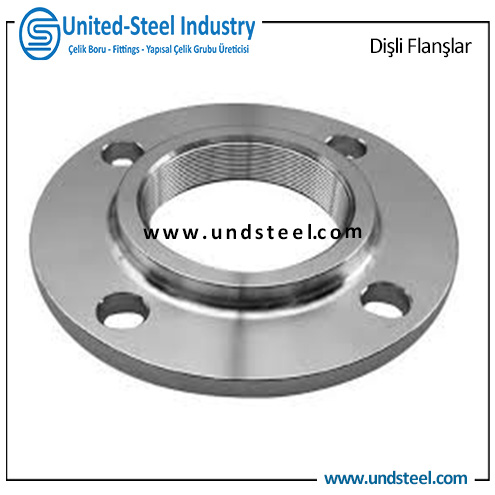

Dişli Flanş(EN1092-1): Ağırlıklı olarak basıncın az olduğu hatlarda kullanılan dişli flanşlar, genellikle hattın sonuna kaynatılan nipellerle birlikte kullanılmaktadır. Hat sonuna kaynatılan nipellere vira edilerek kullanılan bu tür flanşlar, diğer kısımlarında düz flanşlarla aynı yapıya sahiptir.
Serbest Flanş(EN1092-1,Type02): Hatların makinelere bağlandığı yerlerde kullanılır ve hat üzerinde hareket edebildiği için serbest flanş adını almıştır. Bu flanşlarda conta basma yüzeyi bulunmaz ve hatlarda paslanmaz yakalar ile beraber kullanılır. Yaka yüzeyleri ile bu flanşlarda bulunmayan conta basma yüzeylerini sağlar

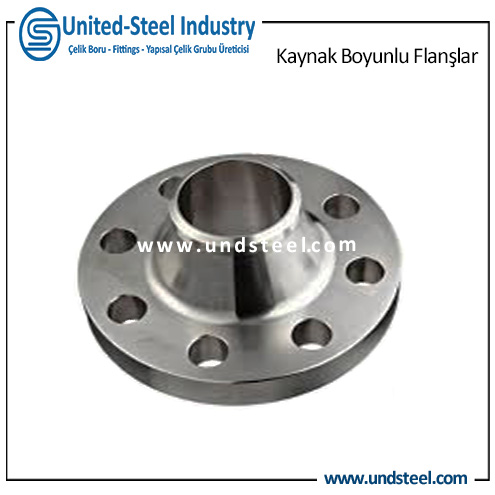

Kaynak Boyunlu Flanş/WN (EN1092-1,Type11): Hatta yer alan borulara alın alına kaynak yapılmak suretiyle bağlanan kaynak boyunlu flanşlar, sızdırmazlığın tam sağlanabilmesi için düz flanşlar gibi bağlanırlar.
Kaynak Boyunlu Flanş/WN (EN1092-1,Type11): Hatta yer alan borulara alın alına kaynak yapılmak suretiyle bağlanan uzun kaynak boyunlu flanşlar, sızdırmazlığın tam sağlanabilmesi için düz flanşlar gibi bağlanırlar.

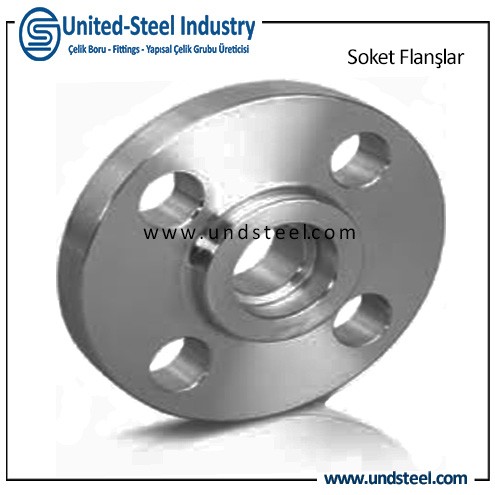

Soket Flanşlar(EN1092-1): Çok aşındırıcı akışkanları aktarmayan küçük boyutlu ve yüksek basınçlı borular için kullanılır. Bunun nedeni, bu flanş tiplerinin borunun ucu ile soketin omuzu arasındaki boşluk alanında korozyana maruz kalmasıdır.

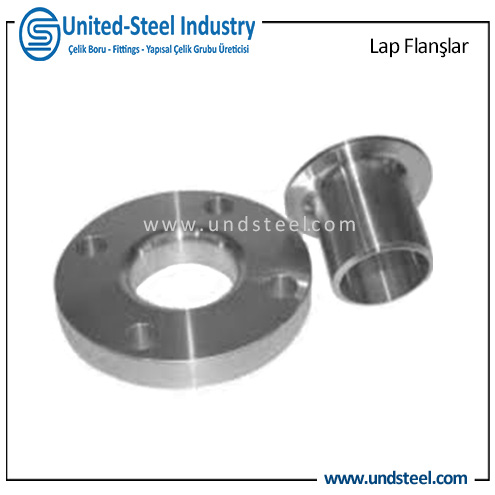

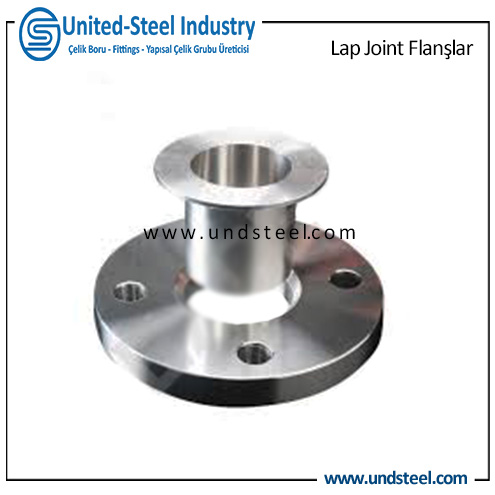

Lap Ortak Flanş(EN1092-1): Daha yüksek dereceli malzemelerin kullanımının en aza indirilmesi içi kullanılır. Boru hattının flanşlı bağlantılarının toplam maliyetini azaltır.

Üretimdeki Flanş Standartları:
1.ASA veya ANSI veya ASME (Amerikan), Basınç Ölçüsü PSI’dır.
2.PN veya DIN (Avrupa), Basınç Ölçüsü BAR’dır.
3.BS10 (İngiliz ve Avustralya)
4.JIS veya KS (Japonya ve Kore)

*** Farklı üretim standartlarındaki flanşlar birbirlerine uyumsuzdur. Uyumu sağlamak için, flanş dönüşüm bağlantı elemanlarına ihtiyaç duyulur. Bu durumlar, tesisatın uzamasına sebep olur.
